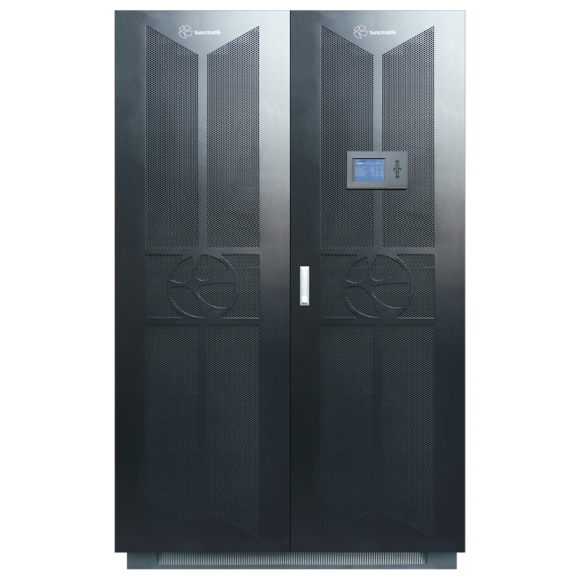

Esnek Ölçeklenebilir Kabinler ve Akü Sistemi
Modüler UPS cihazları birbirinden bağımsız çalışan modüllerden oluşur. Modüller 5-10-13 adet yuvaya sahip çeşitli ölçülerde üretilmiş kabinler içerisinde çalışır.
Kabin üzerinde konumlandırılmış LCD ekran ile sistemi oluşturan tüm modüller takip ve kontrol edilir.
Mekanik manuel bypass şalteri ve devre kesici elemanlar kabin içinde bulunmaktadır.
MODULTECH UPS özgün ve özel tasarımı ile biriminin yanına ve arkasına erişimim gerektirmez, sadece ön erişim ile kolay modül ekleyerek kapasite arttırılabilir.
Description
Giriş
| Nominal voltaj | 380/400/415 VAC, (3 faz+nötr+toprak) |
| Voltaj aralığı | 208-478 VAC |
| Frekans aralığı | 40 – 70 Hz |
| Güç faktörü | ≥ 0.99 |
| Bypass voltaj aralığı | Maks. voltaj. 220V +%25 (opsiyonel +%10, +%15,+%20) 230V %20 (opsiyonel +%10, +%15) 240V %15 (opsiyonel +%10) Min. voltaj -%45 (opsiyonel -%20, -%30) Frekans koruma aralığı. ±%10 |
| Harmonik distorsiyon (THDi) | %2 (%100 lineer olmayan yük) |
| Jeneratör giriş | Destekler |
Çıkış
| Çıkış voltajı | 380/400/415 VAC, (3 faz+nötr+toprak) |
| Voltaj regülasyonu | ± %1 |
| Güç faktörü | 0.9/1 |
| Çıkış frekansı | 1. Şebeke modu |
| Akım tepe oranı (Crest factor) | 3/1 |
| Harmonik distorsiyon (THDi) | ≤ %2 (lineer yük) / ≤ %5 (lineer olmayan yük) |
| Verim | %95.5 |
Akü
| Akü voltajı | ± 240VDC; akü sayısı (opsiyonel) |
| Şarj akımı UPS kabin | 100A (Max.) |
| Şarj akımı Modül | 10A (Max.) (şarj akımı akü kapasitesine göre ayarlanabilir) |
| Yedekleme süresi Harici akü kapasitesine bağlıdır |
Sistem Özellikleri
| Transfer süresi | Şebekeden aküye |
| Aşırı yük Şebeke modu | Yük ≤%110 |
| Aşırı yük Akü modu | Yük ≤%110 |
| Aşırı yük Bypass modu | Breaker (30kVA |
| Kısa devre | Mevcut |
| Gürültü azaltma | EN62040-2 uyumludur |
| Haberleşme arayüzü | UPS kabin |
Çevresel
| Çalışma sıcaklığı | 0 ~ 40°C |
| Depolama sıcaklığı | -25 ~ 55°C |
| Nem | 0 ~ %95 (yoğuşmayan) |
| Çalışma yüksekliği | < 1500m |
| Gürültü seviyesi | < 65dB |
Boyutlar & Ağırlık
| Boyutlar D x G x Y (mm) UPS kabin | 600 x 1100 x 2000 |
| Boyutlar D x G x Y (mm) Modül | 443 x 580 x 131 (3U) |
| Net ağırlık (kg) UPS kabin | 310 |
| Net ağırlık (kg) Modül | 33 |
| * Optional 10,15, 20 kVA available | |
| ** Diffrent Cabinets sizes available |
Göstergeler & Alarm
| LCD panel | UPS durumu, Yük seviyesi, Akü seviyesi, Giriş/Çıkış voltajı, Deşarj süresi, Hata durumu |
| Alarm | Akü modu, Düşük akü, Aşırı yük, Hata |
Standart Sertifikalar
| Güvenlik | IEC/EN62040-1, IEC/EN60950-1 |
| EMC | IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8 |
